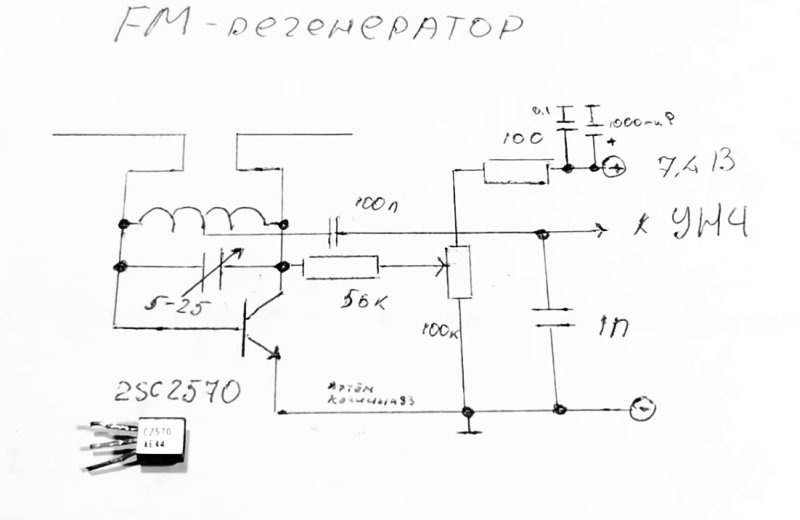

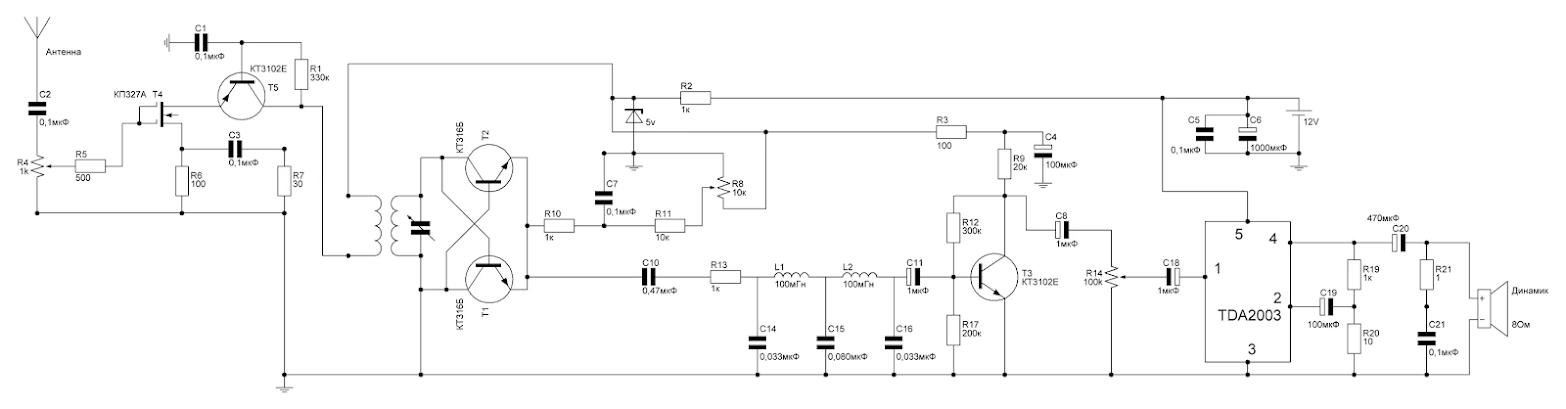

Промышленный блок FM радио

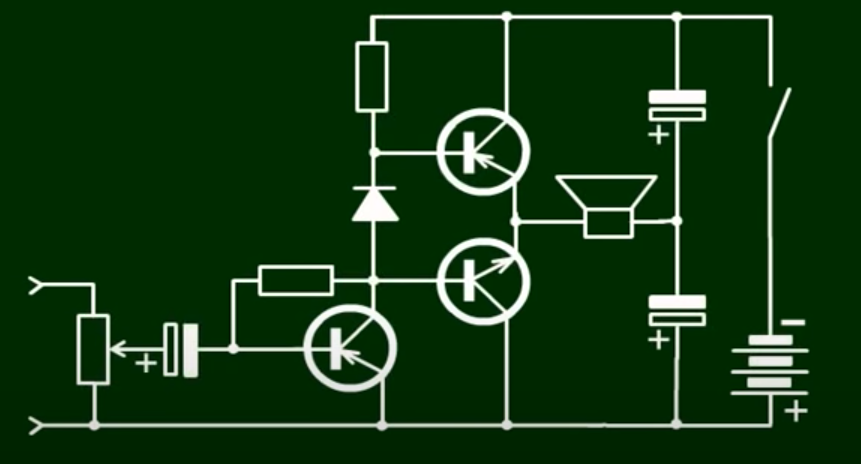

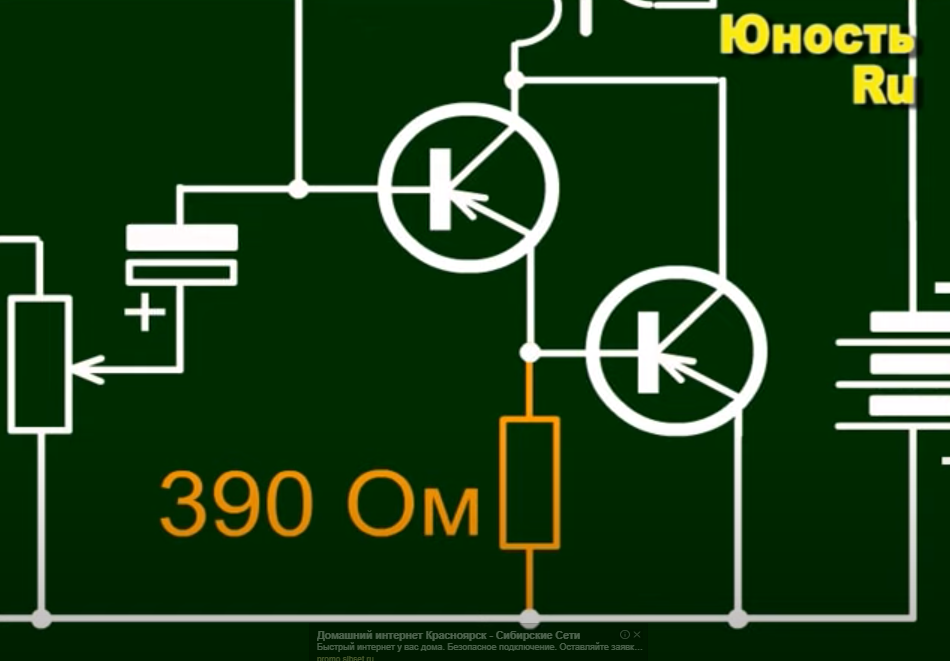

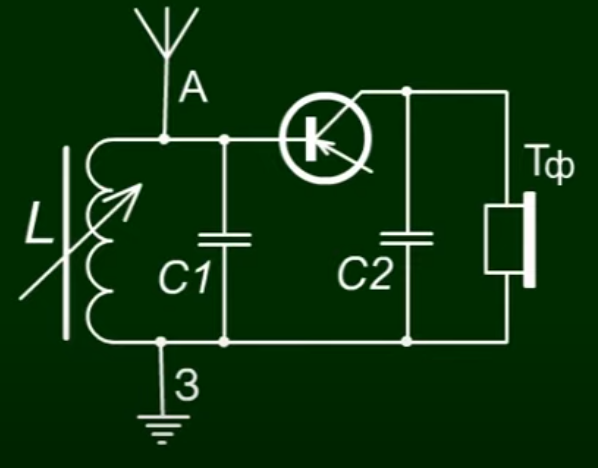

простое радиоуправление

***

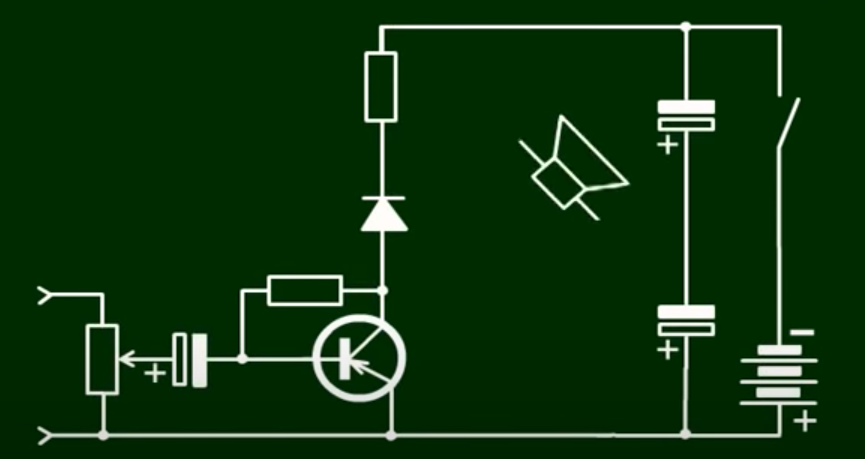

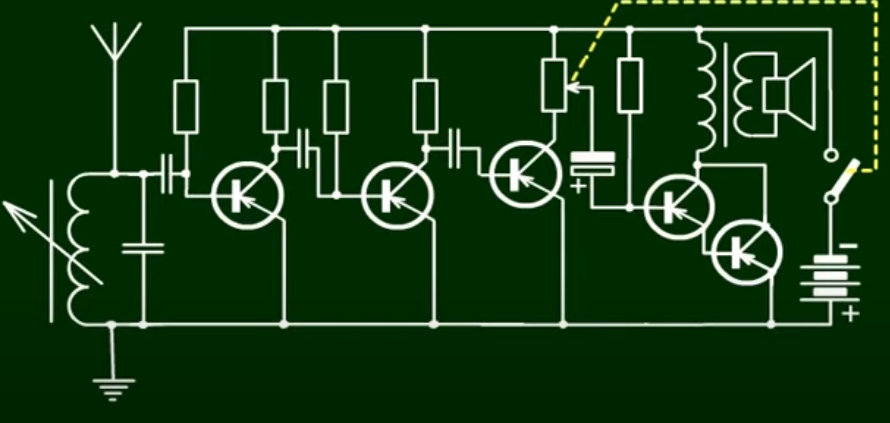

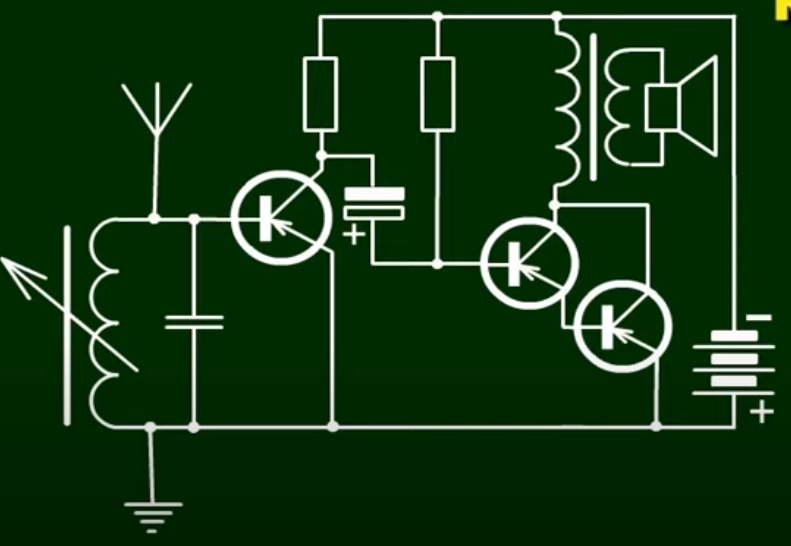

https://www.youtube.com/watch?v=Z_ChcBKDT_Y&t=92s

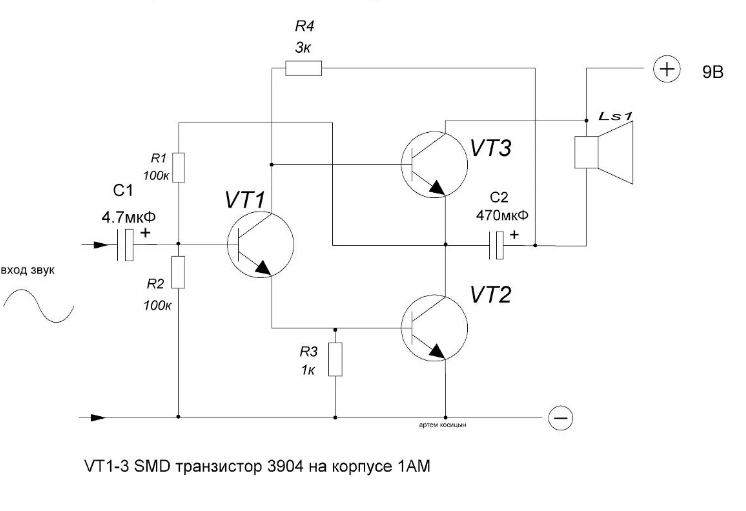

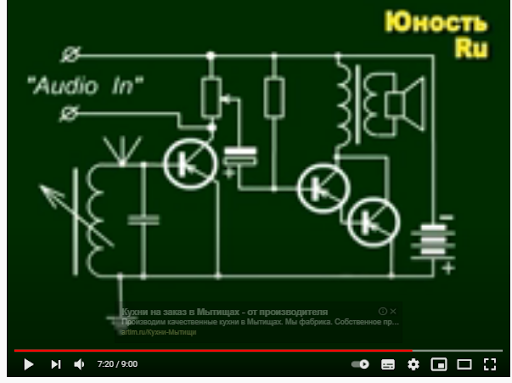

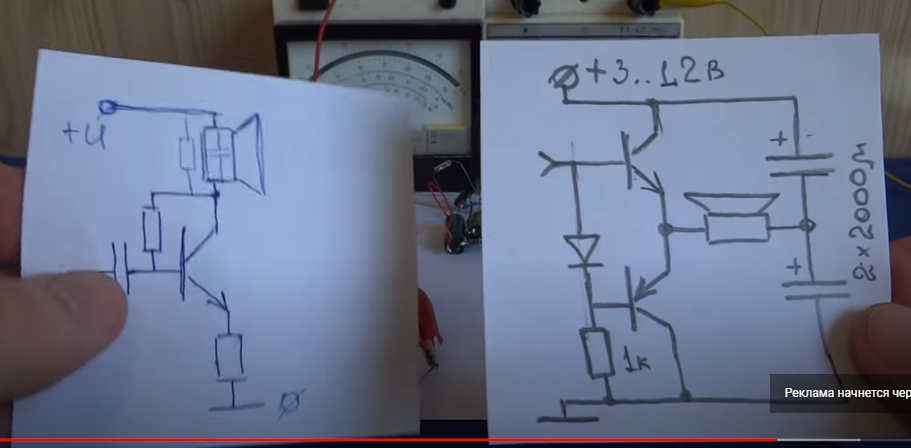

https://www.youtube.com/watch?v=GIZ4OnsgyfA&t=15s

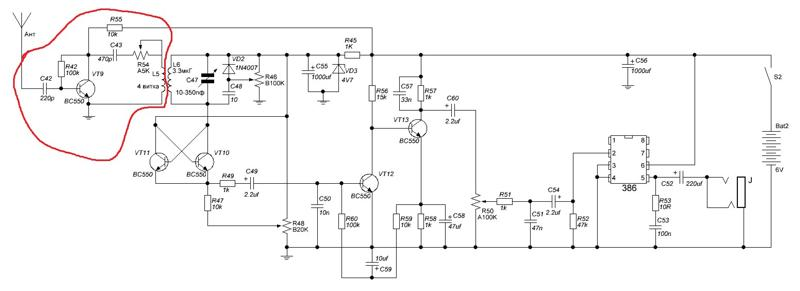

обнаружитель сигналов и помех

https://usamodelkina.ru/18444-levitirujuschij-svetodiodnyj-svetilnik.html

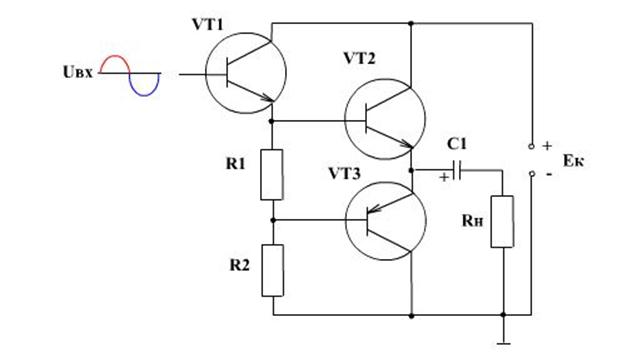

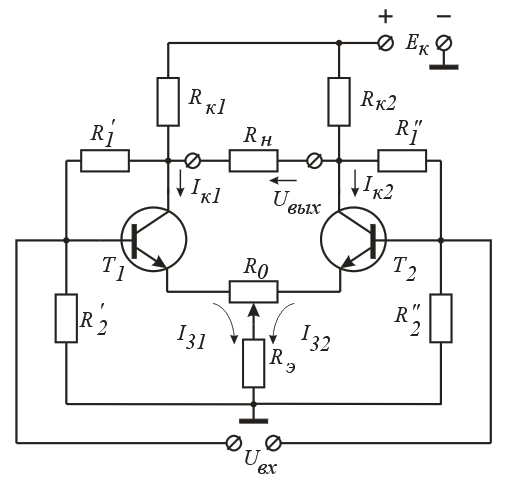

диполь на транзисторе дает 1-10пф диапазон

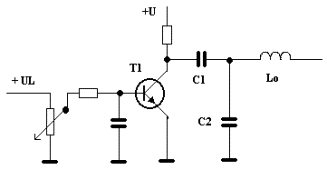

варикап на транзисторе

металлоискатель

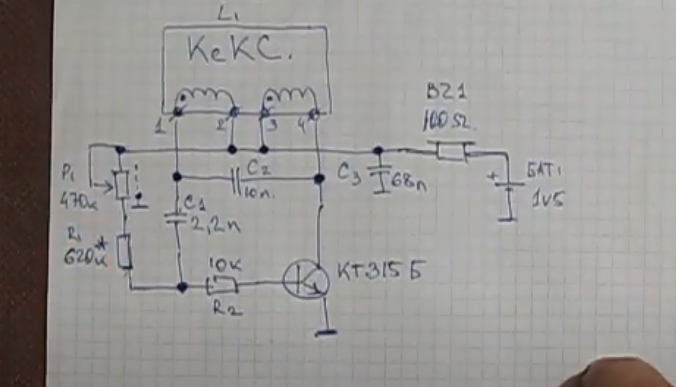

канарейка

*

Катушка L1 бескаркасная, она содержит 5 витков провода ПЭЛ или ПЭВ диаметром 0,6-1 мм, намотанных на оправке диаметром 7...8 мм. Подобрать необходимую индуктивность можно, растягивая или сжимая витки при настройке.

с этой 8 мм  0.2мгн геометрией 15пф 90мгц ** 2.2пф 240мгц

8мм 0.14мгн 15пф 110мгц 2.2пф 290мгц

реально

0.6мм толщ шаг 1мм  диам 7мм 0.18мгн  15пф 97мгц 2.2пф 250мгц

https://coil32.ru/calc/jslcc.html

https://coil32.ru/calc/one-layer.html



Для витой пары из проводов диаметром 0,15 мм (не знаю, какие ПЭЛ или ПЭВ) с одной

скруткой на 1 мм длины, имеем:

- длина скрутки 500 мм

- ѐмкость для вытянутых проводов 55 пФ

- ѐмкость для свѐрнутых проводов 58 пФ

- ѐмкость после пропитки воском 91 пФ

Можно подсчитать, что для вытянутой витой пары проводов получается погонная ѐмкость

1,1 пФ на 10 мм длины.

Для витой пары из проводов диаметром 0,38 мм с одной скруткой на 2 мм длины, имеем:

- длина скрутки 100 мм

- ѐмкость для вытянутых проводов 10,7 пФ

- ѐмкость для свѐрнутых проводов (длина 8 мм, диаметр около 4 мм) 8,7 пФ

- ѐмкость после пропитки лаком НЦ-218 (сушка 24 часа) 21,5 пФ

Конденсатор из фольги и скотча 2см*5см=300-600пф

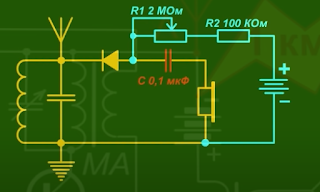

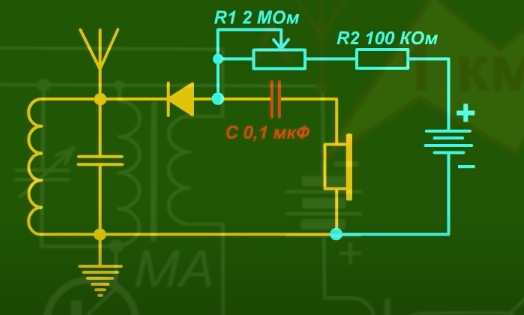

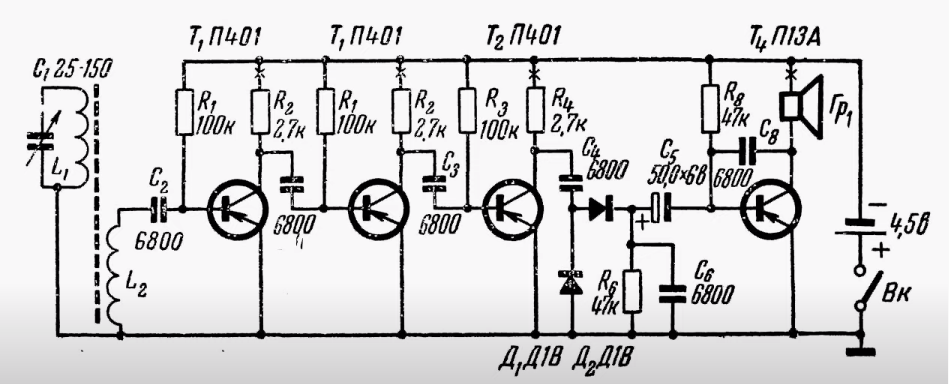

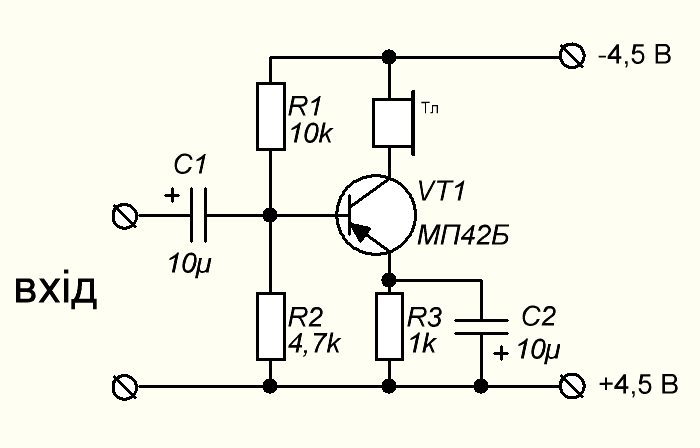

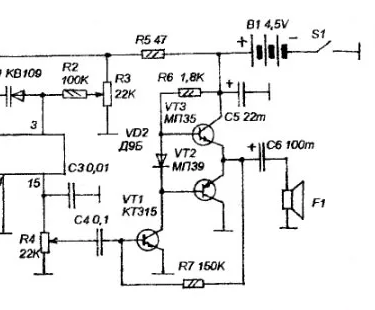

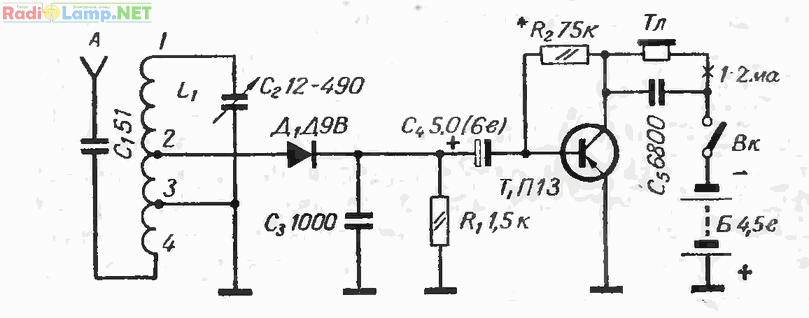

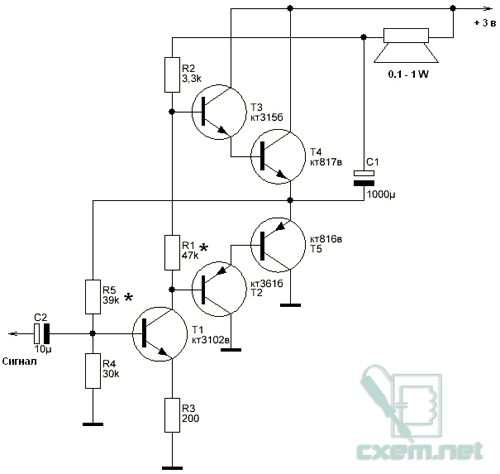

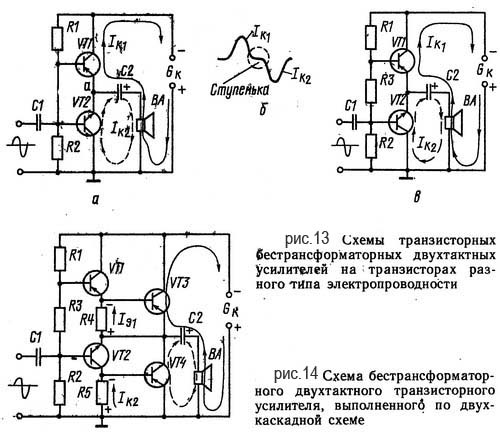

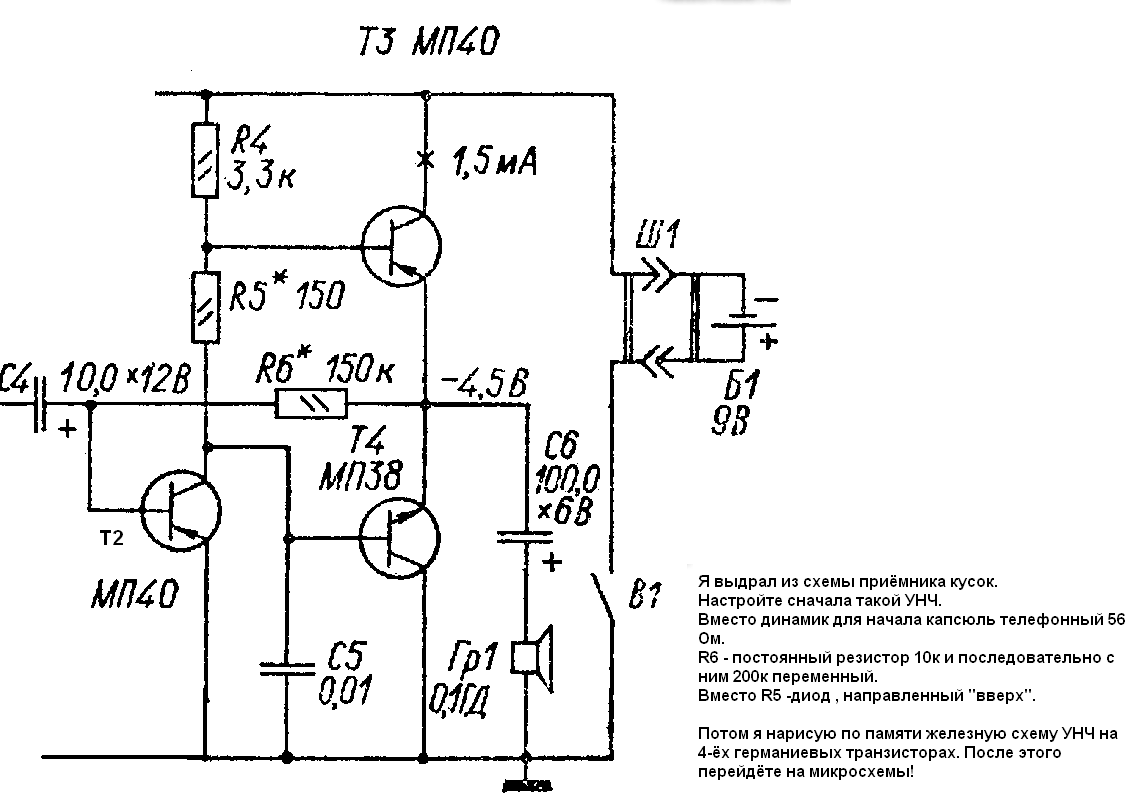

 и преобразованный диодами сигнал звуковой частоты.

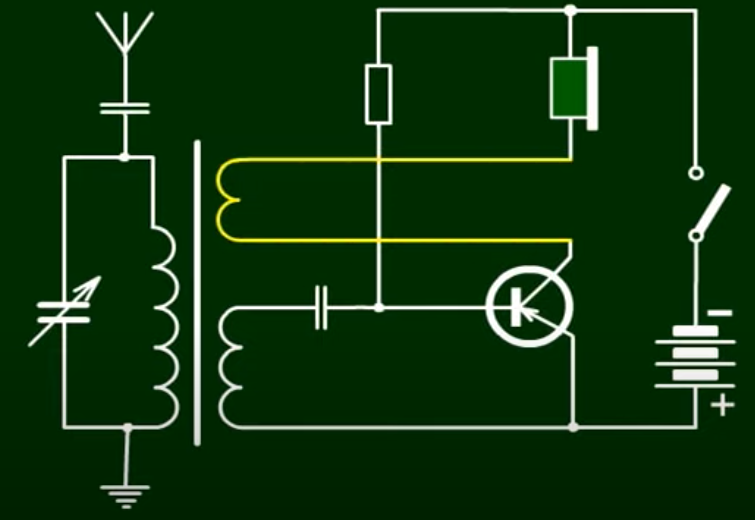

Сигнал радиостанции принятый магнитной антенной через катушку связи поступает на базу транзистора и усиливается как высокочастотный. Усиленный сигнал высокой частоты выделяется на резисторе 2,2 килоома и через конденсатор 3300 пф поступает на диодный преобразователь где трансформируется в сигнал звуковой частоты.

Этот сигнал звуковой частоты через конденсатор 0,01 мкф и катушку связи поступает снова на базу транзистора и усиливается уже как звук. Усиленный звуковой сигнал через резистор в коллекторной цепи поступает на наушники параллельно которым установлен фильтрующий высокочастотную составляющую конденсатор 0,01 мкф.

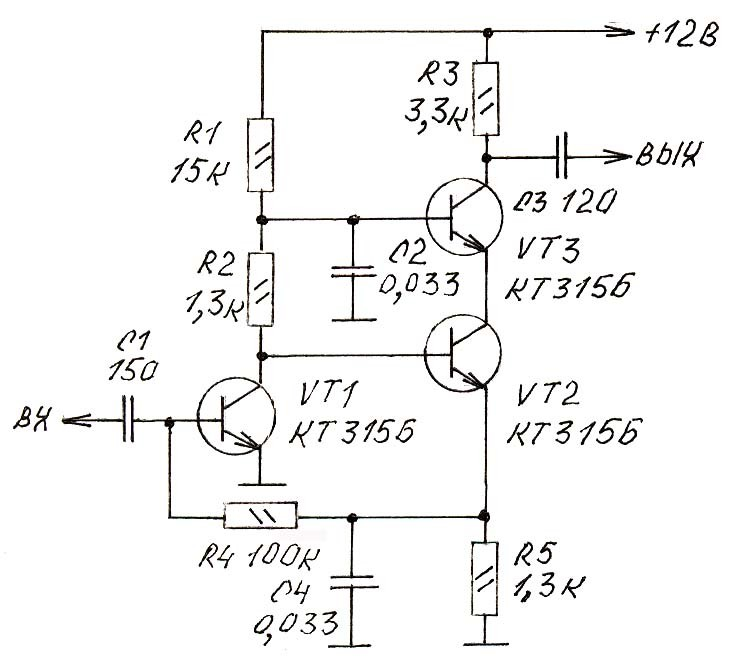

Для подобных схем хорошо подходят транзисторы КТ315 и КТ361. Данная схема предназначена для приема радиостанций только ДВ и СВ диапазона.

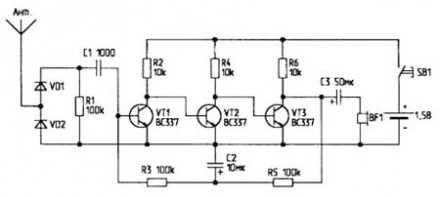

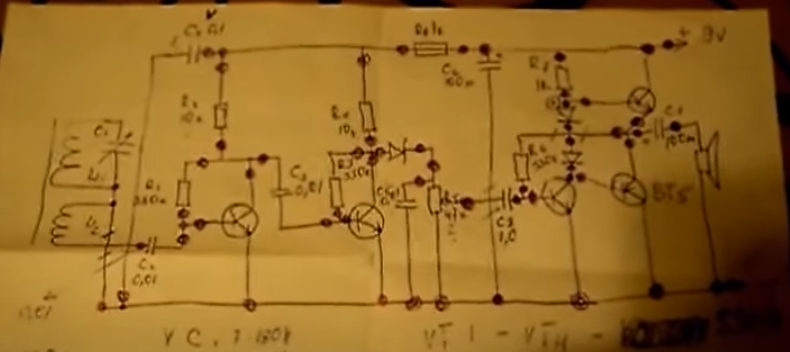

Рефлексный приемник прямого усиления на двух транзисторах

Приемник собран на двух транзисторах, но имеет неплохие параметры. Транзисторы используются как для усиления высокочастотных сигналов, так и для усиления сигналов НЧ. В коллекторной цепи второго транзистора сигнал радиочастоты выделяется на катушке L3 и подается на детектор VD1. Нагрузкой УНЧ служит малогабаритный телефон BF1 типа ТМ-2А. Питается приемник от одного элемента 316 (1,5В), и потребляет ток 1...2 мА. Транзисторы можно применить типов КТ315 (с индексами Б,Г,Е) , КТ3102 со статическим коэффициентом передачи тока не менее 100.

Магнитная антенна выполнена на ферритовом стержне марки 400НН диаметром 8 мм и длиной 55 мм. Катушка L1 содержит 220 витков провода ПЭВ-1 0,15 мм,  катушка L2 - 15 витков того же провода. трансформатор намотан на ферритовом кольце марки 400НН типоразмер К7х4х2, L3 содержит 65 витков, а L4 - 170 витков провода ПЭВ-1 0,1мм, равномерно распределенных по всему кольцу.

Литература: Николаев А.П., Малкина М.В. Н82 500 схем для радиолюбителей. Уфа.: SASHKIN SOFT, 1998, 155 с., с ил,- Библиогр. По главам.

#самыеинтересныесхемы

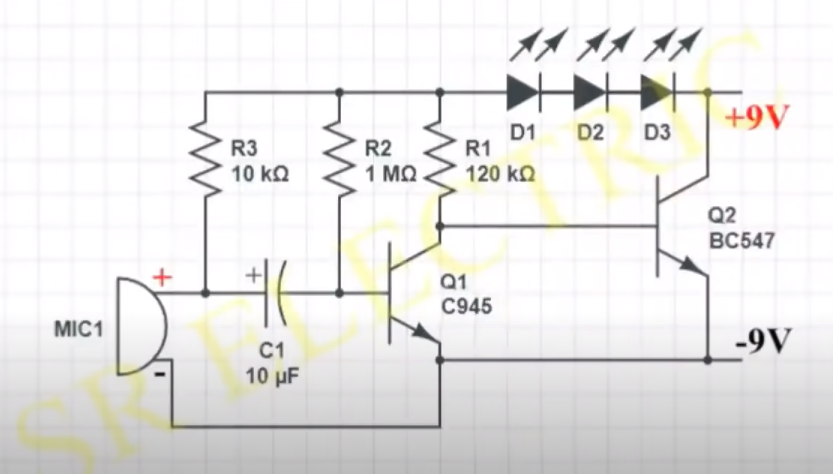

диспенсор автомат на подсветке
